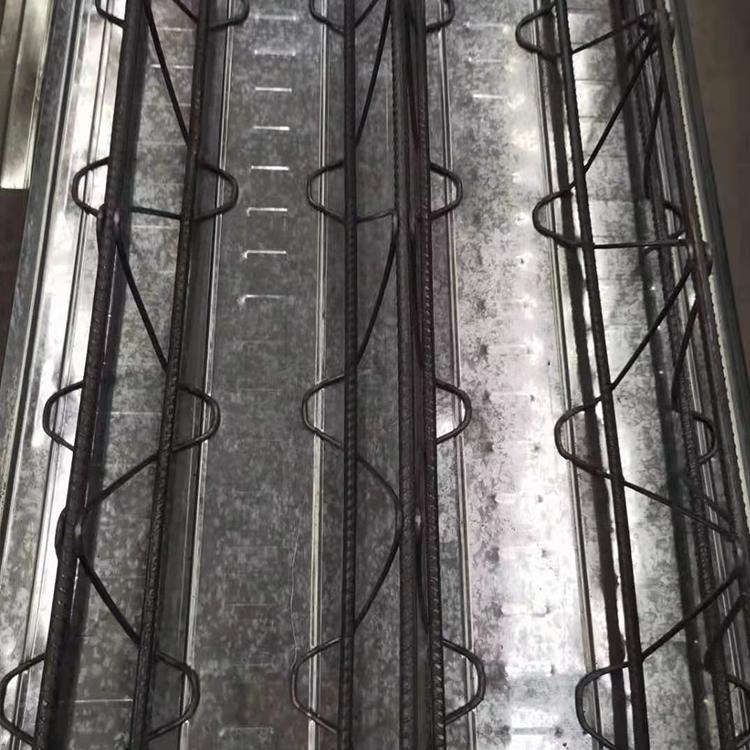

TD3鋼筋桁架樓承板型號參數 桁架樓承板加工
|
模板型號 |
桁架高度 |
上弦/腹桿下弦直徑 |
中和軸高度Y0(mm) |
慣性距I0 |
樓板厚度 |
施工階段鋼筋桁架 |
|
|
板簡支 |
板連續 |
||||||
|
TD3-70 |
70 |
10,4.5,8 |
45.75 |
1.650 |
100 |
2.6 |
3.2 |
|
TD3-80 |
80 |
50.14 |
2.232 |
110 |
2.8 |
3.2 |
|
|
TD3-90 |
90 |
54.53 |
2.902 |
120 |
3.0 |
3.4 |
|
|
TD3-100 |
100 |
58.91 |
3.660 |
130 |
3.2 |
3.4 |
|
|
TD3-110 |
110 |
10,5,8 |
63.30 |
4.507 |
140 |
3.4 |
3.6 |
|
TD3-120 |
120 |
67.68 |
5.442 |
150 |
3.4 |
3.6 |
|
|
TD3-130 |
130 |
72.07 |
6.465 |
160 |
3.6 |
4 |
|
|
TD3-140 |
140 |
10,5.5,8 |
76.46 |
7.576 |
170 |
3.7 |
4 |
|
TD3-150 |
150 |
80.84 |
8.775 |
180 |
3.8 |
4 |
|
|
TD3-160 |
160 |
85.23 |
10.062 |
190 |
3.8 |
4 |
|
|
TD3-170 |
170 |
10,6,8 |
89.61 |
11.438 |
200 |
3.9 |
4.2 |
五、鋼筋桁架板要比普通樓承板節省很多，主要體現在以下方面：
1.現場鋼筋捆扎量，鋼筋桁架5kg左右，普通樓承板12kg左右。
2.鋼筋桁架板最大無支撐板跨可達4.8米，普通樓承板最大3米，需要大量臨時支撐。
3.工時，鋼筋桁架板大大節省現場人工及工時，管理費用和人工費用都大大降低。
4.工期提前，提前贏取經濟效益
5.無需抗剪和防火報告，鋼筋桁架板性能與傳統現澆板性能基本一致，后期維護費用無。
所以對總包和業主來講，總體對比成本和整體經濟效益更科學，符合實際。
